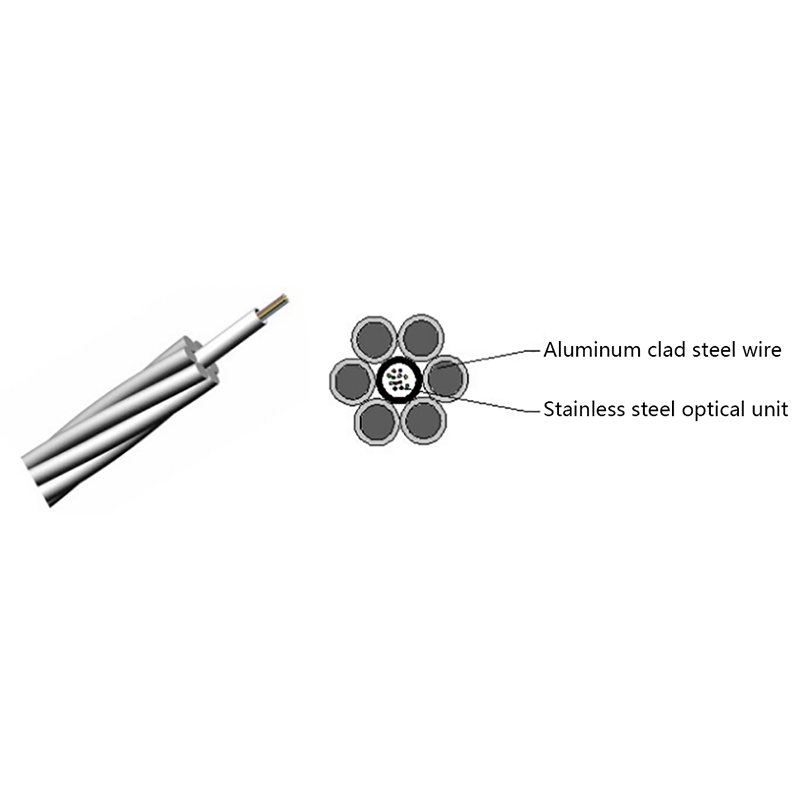

Đặc điểm cấu trúc của ống trung tâm OPGW
Bộ phận sợi quang của ống thép không gỉ được đặt ở giữa và xoắn cùng với các dây kim loại khác để tạo thành một sợi cáp; sợi quang được đặt trong ống thép không gỉ để có độ dài vượt trội tốt hơn; mặt cắt cáp quang được thiết kế chính xác đảm bảo hiệu suất điện, tính chất vật lý cơ học và độ ổn định nhiệt của cáp quang;
Đặc điểm cấu trúc của OPGW sợi lớp
Bộ cáp quang ống thép không gỉ được thiết kế để xoắn cùng với các dây kim loại khác cùng một lúc;
Sợi quang đặt trong ống thép không gỉ có độ dài vượt trội tốt hơn. Đồng thời, bộ phận sợi quang bằng thép không gỉ của cấu trúc phân lớp được đặt trên lớp thứ hai, tạo ra độ dài vượt quá độ bền kéo lớn hơn và ổn định hơn thông qua việc mắc kẹt;
Mặt cắt cáp quang được thiết kế chính xác đảm bảo hiệu suất điện, tính chất vật lý cơ học và độ ổn định nhiệt của cáp quang;
Đặc điểm ứng dụng
Theo điều kiện kỹ thuật của đường dây, không làm thay đổi kết cấu của cáp quang, bằng cách kết hợp tỷ lệ các phần nhôm và thép sẽ thu được sản phẩm đáp ứng yêu cầu kỹ thuật của đường dây;
Cấu trúc cáp quang OPGW dạng ống bằng thép không gỉ có khả năng chịu áp lực và va đập ngang cao hơn cấu trúc ống nhôm; thép không gỉ có độ dẫn điện thấp, độ bền cao và khả năng chống ăn mòn tốt, sợi quang được bảo vệ tốt;
Ống thép không gỉ được đổ đầy dầu mỡ để ngăn hơi ẩm hoặc nước xâm nhập; điều chỉnh độ dài còn lại của sợi quang có thể làm cho cáp quang có đặc tính nhiệt độ tốt;
Lớp bên trong là dây thép bọc nhôm có độ bền cao, độ dẫn điện thấp chịu trọng lượng riêng của OPGW và tải trọng bên ngoài; sử dụng nguyên lý hiệu ứng da tích điện, quá tải hoặc sự cố, dòng điện ngắn mạch được dẫn qua lớp dẫn điện tốt bên ngoài, có lợi cho việc bảo vệ sợi quang;
Cáp quang có các đặc tính cơ và điện tương tự như dây nối đất trên không thông thường, tạo điều kiện thuận lợi cho việc thay thế dây nối đất cũ cũng như thiết kế và lắp đặt dây nối đất mới. Nó có chức năng kép của dây nối đất và thông tin liên lạc.
Độ dài còn lại của sợi quang có thể được kiểm soát chính xác để đảm bảo khả năng chịu tải cao và nhịp lớn của cáp;
